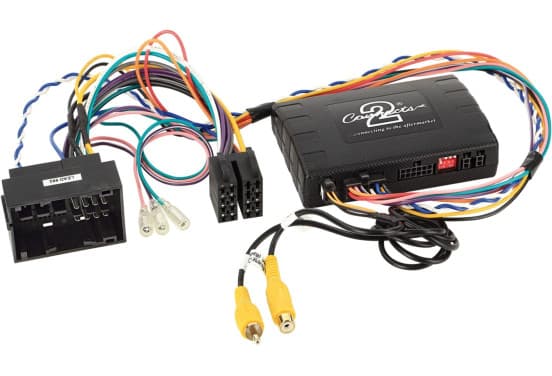

Adaptateur SWI + Info Fiat 500 / 500L / Ducato III

Adaptateur info Citroën / Fiat / Opel / Peugeot

L'Infodapter conserve l'affichage visuel des fonctions du véhicule, telles que les capteurs de stationnement, la climatisation, le chauffage des sièges, lorsque la radio d'origine est remplacée.

La fonction de télécommande au volant du véhicule est également prise en charge et est obligatoire pour la configuration de l'adaptateur.

Veuillez vous assurer que les radios d'usine d'origine et les connecteurs illustrés de l'adaptateur que nous spécifions correspondent à l'équipement du véhicule.

Veuillez noter que dans certains cas, toutes les fonctionnalités ne sont pas prises en charge.
Par exemple, Trailer Assist, E Call ou d’autres systèmes d’aide à la conduite et de confort.

Avant l'installation, vérifiez le menu du véhicule pour les différents paramètres.

Vérifiez le fonctionnement des réglages et du système du véhicule avant l'installation finale.

Remarque:
Véhicules avec télécommande au volant
Véhicules avec bouton vocal

Bus CAN

Connexion : connecteur Fiat 52 broches

Véhicules équipés du dispositif OEM Continental 250VP1 / 250VP2
Véhicules équipés du dispositif OEM UConnect
Véhicules équipés d'un dispositif Daiichi***

visualiser les paramètres du menu > connecter la sortie de marche arrière violet/blanc
visualiser les paramètres du menu > connecter le cinch(m) jaune à l'entrée de la caméra de recul et configurer
Paramètres du véhicule et informations sur le véhicule > reflétés sur le moniteur de post-équipement Entrée de la caméra de recul

En fonction de l'équipement et du logiciel du véhicule OEM :
Tous les paramètres du véhicule ne sont pas pris en charge
Toutes les fonctions du véhicule ne sont pas prises en charge
Toutes les informations sur le véhicule ne sont pas visualisées

Assistant de feux de route non pris en charge
Système d'aide à la conduite non pris en charge
Fonction Start/Stop non réglable

Véhicules avec affichage d'erreur du compteur journalier après installation et logiciel d'interface à partir de 3.0 :

Appuyez sur le bouton de composition vocale > appuyez et maintenez enfoncé pendant 3 secondes
1 > Menu Configuration
2 > Paramètres du véhicule
3 > Type de configuration

Type de configuration > Modifier les paramètres de variante 0/1/2
Le paramètre prédéfini est le numéro 2

Laissez le bus CAN inactif après avoir modifié les paramètres
Redémarrer le véhicule
L'interface se réinitialise dans le véhicule

Véhicules avec caméra de recul OEM Affectation du connecteur OEM :
rouge : broche 31 Vidéo+
blanc : Pin32 32Vidéo -
noir : Broche 33 Bouclier
Convient aux véhicules suivants :

Citron
Citroën Jumper (250) 05/2014 - 2023**
Citroën Relais (250) 2014- 2023**

Décret
Fiat 500 (ZAF 312) 07/2015 - 2022*
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021**

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 09/2014 - 2023**

Les signaux suivants sont donnés :

Les véhicules importés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctions.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

Paramètres du véhicule pris en charge

*Véhicules équipés du dispositif OEM UConnect
*Véhicules équipés d'un écran 7" et les appareils OEM ne sont pas pris en charge.
**Véhicules équipés du dispositif OEM Continental/Mopar 250VP1 / 250VP2
***Démontage du faisceau de câbles Citroen Jumper / Fiat Ducato / Opel Movano / Peugeot Boxer Daiichi > connecteur OEM côté conducteur du verrou radio
***Véhicules avec unité OEM Daiichi directement câblée non compatibles

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : câble Clarion 42ct
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasonicleread
Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion lâche : 42ctpioneerlead2
Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead


Convient pour :
Citroën Jumper 2014-2023
Citroën Relais 2014-2023
Fiat500 2015-2022
Fiat500L 2012-2022
Fiat Doblo 2015-2023
Fiat Ducato 2014-2021
Opel Movano 2021-2023
Peugeot Boxer 2014-2023
