Kit 2 DIN Audi A4 2000 >2009

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, visuellement adaptées à la console centrale.

C'est pourquoi vous avez besoin d'un cache radio adapté pour remplacer une radio standard DIN ou double DIN.

En outre, des câbles de connexion radio spécifiques au véhicule, des adaptateurs d'antenne, des adaptateurs de télécommande au volant, des adaptateurs de caméra et des adaptateurs de système actif sont souvent également nécessaires.

Convient aux véhicules suivants :

Audi A4 B6 (8E) 10/2000 - 11/2004
Sedan
Audi A4 B6 (8E) 09/2001 - 11/2004
Avant
Audi A4 B6 (8H) 04/2002 - 01/2006
Convertible
(B6 avec Symphony Radio et navigation Plus)
Audi A4 B7 (8E) 11/2004 - 09/2007
Sedan
Audi A4 B7 (8E) 11/2004 - 03/2008
Avant
Audi A4 B7 (8H) 01/2006 - 02/2009
Convertible
(B7 avec Chorus 2+/Concert 2+/BNS 5.0 et RNS-E)

Siège Exeo (3R/3RN) 03/2009 ->
Entailler
Siège Exeo (3R/3RN) 06/2009 ->
Break

Couleur : noir

Adaptateur Audi pour télécommande au volant

Conservez les fonctions d'origine des commandes au volant lorsque vous remplacez la radio d'usine par une radio de rénovation.

En fonction de l'équipement du véhicule et de l'offre de fonctions et de logiciels de l'appareil installé ultérieurement, certaines fonctions de commande peuvent être omises ou remplacées par d'autres fonctions.

Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et assurez-vous qu'elles correspondent visuellement et techniquement.

Vérifiez également si l'une des radios d'usine d'origine spécifiées a été installée dans votre véhicule.

Avant l'installation finale, vérifiez que les fonctions du véhicule, les réglages du véhicule et les commandes au volant fonctionnent correctement.

Bus CAN

Connexion : prise ISO / Mini ISO
Connexion : connecteur Quadlock VAG 40 broches
Connexion : système audio OEM 2 canaux / 4 canaux > Cinch(m) avant/arrière

Véhicules avec dispositif OEM Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN avec 2 boutons rotatifs
Véhicules avec dispositif OEM Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN
Véhicules avec navigation OEM RNS-E 16:9

Véhicules sans navigation OEM monochrome Bosch BNS 5.0*

Appareils de modernisation avec sortie de préamplificateur supérieure à 3 V

Appareils de mise à niveau avec une puissance de sortie du préamplificateur inférieure à 3 V :
SWI Audi A3/A4/A6/R8/TT Amplificateur Quadlock 40 broches 2/4 canaux > Article : 42sad006
Amplificateur SWI Audi A2/A3/A4/A6/TT ISO/Mini ISO 2/4 canaux > Article : 42sad008

Bleu : amplificateur + 12 V télécommandé.

Compatible avec tous les véhicules SWI :

SWI Audi A1/A3/A4/A6/R8/TT Ampli Quadlock 40 broches 2/4 canaux > Pièce : 42sad002
Amplificateur SWI Audi A2/A3/A4/A6/TT ISO/Mini ISO 2/4 canaux > Pièce : 42sad003

Les signaux suivants sont inclus :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
vert : signal de frein à main GND à la masse

Charge de sortie totale : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Commandes au volant

Système audio OEM 2 canaux/4 canaux

*Véhicules avec BNS 5.0 OEM Navigation SWI Audi/Seat/Skoda/VW divers véhicules 40Pin Quadlock > Article : 42a-1324-001
Câble de connexion pour les fabricants de radio suivants :

Veste alpine : 42ctalpinelead
Parrot 4 broches : 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble Blaupunkt/Chine HU/Kenwood 3 : 42 ctchinahulead
Connexion Clarion : câble de clairon 42ct
Câble Garmin Vieo?? RV52 Stereo Dock 3 : 42 ctgarminlead
Câble/prise JVC 1 : 42ctjvclead
Câble Kenwood 1 : 42ctkenwoodlead
Multilead divers appareils : 42ctmultilead
Multilead divers appareils/Pioneer 2022>: 42ctmultilead3
Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
Câble Panasonic 1 : câble Panasonic 42 ct
Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Connexion lâche : 42ctpioneerlead2
Appareils avec fonction de syntonisation LFB : 42ctsmartlead
Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble XZent/Zenec 1 : 42ctzeneclead

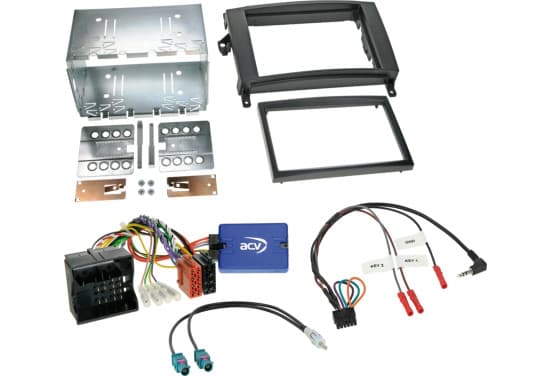

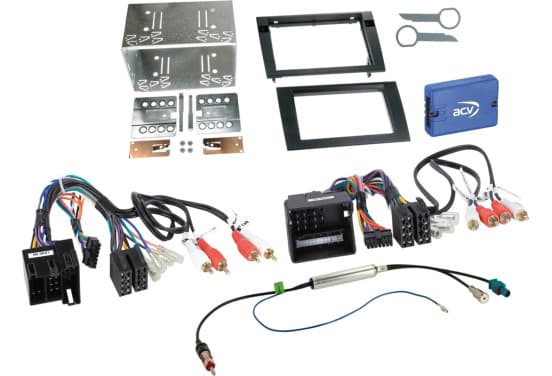

Contenu de la livraison :

2-DIN RB Audi A4 B6 / B7 2002 - 2009 noir > Pièce : 281320-18-0
Adaptateur d'antenne ISO(f)/Fakra(m)>DIN(m) 12V Phantom ROKA > Pièce : 1524-26-1-0
SWI Audi divers véhicules ISO/40Pin Quadlock Amp > Pièce : 42sad00c-0
Câble SWI 42s/acv > Multilead divers appareils > Article : 42ctmultilead-0
Support de déverrouillage Audi / Mercedes / Seat / Skoda / VW > Pièce : 181320-02-0

Convient pour :
Audi A4 2000-2009
Siège Exeo 2009-2013
