Kit 2 DIN Ford Focus

Kit 2 DIN Ford Focus

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, qui sont visuellement adaptées à la console centrale. C'est pourquoi vous avez besoin d'un cache radio adapté pour remplacer une radio standard DIN ou double DIN. En outre, il existe souvent également des connexions radio spécifiques au véhicule. câbles, adaptateurs d'antenne, adaptateurs de télécommande au volant, adaptateurs de caméra et adaptateurs de système actif requis.

Couleur noir

Bus CAN

Connexion : connecteur Ford 24 broches
Connexion : connecteur d'affichage AMP > affichage OEM
Connexion : prise d'affichage OEM > interface
Connexion : OEM AUX > Cinch(m) rouge/blanc

Véhicules avec volant OK et/ou bouton de fonction vocale
Véhicules avec affichage OEM*
Véhicules avec lecteur CD sous le moniteur
Véhicules avec fonction SYNC > SYNC non pris en charge
Véhicules avec navigation OEM > Fonction d'interface non compatible dans certains cas

Désactivez les fonctions SYNC et BT avant l'installation
La fonction d'appel d'urgence SYNC est désactivée avec la fonction BT

Évitez toute interférence avec les paramètres du véhicule sur l'écran :

Éteignez l'appareil de mise à niveau
Appuyez sur la touche de composition vocale pendant 2 secondes maximum pour appeler le menu des paramètres.
Effectuez uniquement les réglages décrits dans le BDA
En cas de dysfonctionnements en mode réglage :

Réinitialisation après l'arrêt du bus CAN

La connexion de l'écran devra peut-être être étendue

Les signaux suivants sont donnés :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctionnalités.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal de marche arrière +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Charge de sortie totale : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Commandes au volant

PDC arrière pris en charge
Tonalités d'alerte prises en charge
Paramètres du véhicule pris en charge

*Véhicules sans affichage OEM LFB Ford divers véhicules 24Pin sans affichage > Article : 42sfo015

Câble de connexion pour les fabricants de radio suivants :

• Veste alpine : 42ctalpinelead
• Parrot 4 broches : 42ctasteroidlead
• Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
• Câble Blaupunkt/Chine HU/Kenwood 3 : 42 ctchinahulead
• Connexion Clarion : câble de clairon 42ct
• Câble Garmin Vieo?? RV52 Stereo Dock 3 : 42 ctgarminlead
• Câble/prise JVC 1 : 42ctjvclead
• Câble Kenwood 1 : 42ctkenwoodlead
• Multilead divers appareils : 42ctmultilead
• Multilead divers appareils/Pioneer 2022>: 42ctmultilead3
• Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
• Câble Panasonic 1 : câble Panasonic 42 ct
• Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
• Pioneer AVH/DMH/SPH 2022> Connexion lâche : 42ctpioneerlead2
• Appareils avec fonction de syntonisation LFB : 42ctsmartlead
• Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
• Câble XZent/Zenec 1 : 42ctzeneclead

Convient à:

1. Ford Focus 2011-2014

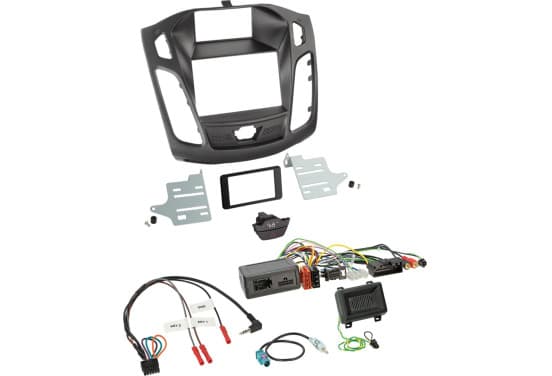

Etendue de la livraison :

• Panneau radio 2-DIN Ford Focus (DYB) 03/2011-09/2014 noir > Pièce: 381114-23-1
• Connecteur LFB Ford divers véhicules 24 broches/affichage > Pièce : 42sfo008-0
• Câble LFB 42s/acv > Multilead divers appareils > Article : 42ctmultilead-0
• Adaptateur d'antenne Fakra(m)>DIN(m) passif > Article : 1524-01-0
• Interrupteur d'alarme/verrouillage centralisé Ford > Article: 261114-02-0
