Kit 2 DIN Ford Transit-Custom / Tourneo Custom

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, visuellement adaptées à la console centrale.

C'est pourquoi vous avez besoin d'un cache radio adapté pour remplacer une radio standard DIN ou double DIN.

En outre, des câbles de connexion radio spécifiques au véhicule, des adaptateurs d'antenne, des adaptateurs de télécommande au volant, des adaptateurs de caméra et des adaptateurs de système actif sont souvent également nécessaires.

Remarque:

Découpe de montage pour écran radio 172 mm x 98,5 mm

Un voyant d'airbag de remplacement pour les panneaux Ford (pièce n° : 261114-03) peut être nécessaire.
Un porte-carte pour les boîtiers Ford (numéro de pièce Ford : 1832265) peut être nécessaire.

Convient aux véhicules suivants :

Ford Transit personnalisé (FAC/FDA) 08/2012 - 06/2016*
Ford Transit Tourneo personnalisé (FAC/FAD) 08/2012 - 06/2016*

Couleur : Brume

Remarque:

Bus CAN

Connexion : connecteur Ford 24 broches
Connexion : connecteur d'affichage AMP > affichage OEM
Connexion : fiche d'affichage OEM > Interface
Connexion : OEM AUX > Cinch(m) rouge/blanc

Véhicules avec volant OK et/ou bouton de fonction vocale
Véhicules avec affichage OEM**
Véhicules avec lecteur CD sous le moniteur
Véhicules avec fonction SYNC > SYNC non pris en charge
Véhicules avec navigation OEM > Fonction d'interface partiellement incompatible

Désactivez les fonctions SYNC et BT avant l'installation
La fonction d'appel d'urgence SYNC est désactivée avec la fonction BT

Évitez toute interférence avec les paramètres du véhicule sur l'écran :

Éteignez l'appareil de mise à niveau
Appuyez sur la touche de composition vocale pendant 2 secondes maximum pour appeler le menu des paramètres.
Effectuez uniquement les réglages décrits dans le BDA

En cas de dysfonctionnements en mode réglage :

Réinitialisation après l'arrêt du bus CAN

La connexion de l'écran devra peut-être être étendue

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal de marche arrière +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Charge de sortie totale : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Commandes au volant

PDC arrière pris en charge
Sons d'avertissement pris en charge
Paramètres du véhicule pris en charge

*Véhicules avec norme d'émission Euro5
*Véhicules avec norme d'émission Euro6 LFB Ford véhicules divers 24Pin USB/AUX > Article : 42sfo018
**Véhicules sans affichage OEM LFB Ford divers véhicules 24Pin sans affichage > Article : 42sfo015

Câble de connexion pour les fabricants de radio suivants :

Veste alpine : 42ctalpinelead
Parrot 4 broches : 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble Blaupunkt/Chine HU/Kenwood 3 : 42 ctchinahulead
Connexion Clarion : câble de clairon 42ct
Câble Garmin Vieo?? RV52 Stereo Dock 3 : 42 ctgarminlead
Câble/prise JVC 1 : 42ctjvclead
Câble Kenwood 1 : 42ctkenwoodlead
Multilead divers appareils : 42ctmultilead
Multilead divers appareils/Pioneer 2022>: 42ctmultilead3
Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
Câble Panasonic 1 : câble Panasonic 42 ct
Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Connexion lâche : 42ctpioneerlead2
Appareils avec fonction de syntonisation LFB : 42ctsmartlead
Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble XZent/Zenec 1 : 42ctzeneclead

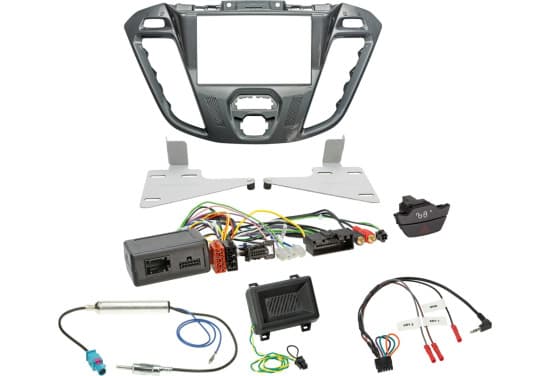

Contenu de la livraison :

Panneau radio 2-DIN Ford Custom Nebula > Article: 381114-26-1
Connecteur LFB Ford divers véhicules 24 broches/afficheur > Article : 42sfo008-0
Câble LFB 42s/acv > Multilead divers appareils > Pièce : 42ctmultilead-0
Adaptateur d'antenne Fakra(m)>DIN(m) 12V Phantom > Article : 1524-03-0
Interrupteur d'alarme/verrouillage centralisé Ford > Article: 261114-02-0

Convient pour :
Ford Transit personnalisé 2012 - 2016
Ford Transit Tourneo 2012 - 2016
