Kit 2-DIN Opel Corsa D piano-noir

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, visuellement adaptées à la console centrale.

C'est pourquoi vous avez besoin d'un cache radio adapté pour remplacer une radio standard DIN ou double DIN.

En outre, des câbles de connexion radio spécifiques au véhicule, des adaptateurs d'antenne, des adaptateurs de commande au volant, des adaptateurs de caméra et des adaptateurs de système actif sont souvent également nécessaires.

Convient aux véhicules suivants :

Opel Corsa D (SD) 10/2006 - 10/2014
2/3 portes / 4/5 portes
(CATCH ME - CATCH ME Now - Color Edition - Color Line - Color Race - Color Stripes - Cosmo - Edition - Edition 111 ans - ENERGY - INNOVATION - INNOVATION 110 ans - Edition Limitée - NAVI - OPC - OPC-Nürburgring Edition)

Couleur: laque piano/noir

Remarque:

Bus CAN

Connexion : prise Opel Quadlock 40 broches

Véhicules avec dispositif OEM CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90

Connexion du câble lâche :
rouge : courant d'allumage +12 V borne 15 boîte à fusibles protégée par un fusible
noir : borne de terre 31

Paramètres du véhicule pris en charge (voir BDA)

Véhicules présentant une panne d'interface après une longue période d'utilisation :

1 : Connectez le périphérique OEM
2 : Établir l'arrêt du bus CAN
3 : Bus CAN de dérivation alternative : fiche d'affichage OEM à 32 broches Can High / Can Low > Pin 20 / Pin 23
4 : Bus CAN de dérivation alternatif : CAN Confort vers système de climatisation

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : éclairage +12V borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Charge de sortie totale : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Commandes au volant

Paramètres du véhicule pris en charge

Câble de connexion pour les fabricants de radio suivants :

Veste alpine : 42ctalpinelead
Parrot 4 broches : 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble Blaupunkt/Chine HU/Kenwood 3 : 42 ctchinahulead
Connexion Clarion : câble de clairon 42ct
Câble Garmin Vieo?? RV52 Stereo Dock 3 : 42 ctgarminlead
Câble/prise JVC 1 : 42ctjvclead
Câble Kenwood 1 : 42ctkenwoodlead
Multilead divers appareils : 42ctmultilead
Multilead divers appareils/Pioneer 2022>: 42ctmultilead3
Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
Câble Panasonic 1 : câble Panasonic 42 ct
Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Connexion lâche : 42ctpioneerlead2
Appareils avec fonction de syntonisation SWI : 42ctsmartlead
Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble XZent/Zenec 1 : 42ctzeneclead

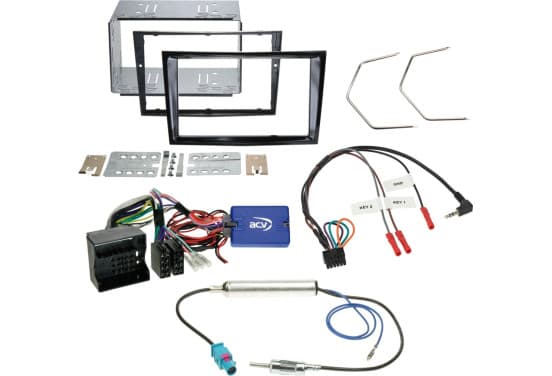

Contenu de la livraison :

2-DIN RB Opel Astra / Corsa D / Zafira noir piano > Art.: 381230-24-3
SWI Opel Corsa D 2008-2014 Quadlock 40 broches/tension de support > Pièce : 42svx003-0
Câble SWI 42s/acv > Multilead divers appareils > Pièce : 42ctmultilead-0
Adaptateur d'antenne Fakra(m)>DIN(m) 12V Phantom > Pièce : 1524-03-0
Support de déverrouillage Opel 1 1/2 ISO > Article: 181230-01-0

Convient pour :
Opel Corsa 2007-2014
