Kit 2 DIN Toyota Hilux 2011 >2016

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, visuellement adaptées à la console centrale.

C'est pourquoi vous avez besoin d'un cache radio adapté pour remplacer une radio standard DIN ou double DIN.

En outre, des câbles de connexion radio spécifiques au véhicule, des adaptateurs d'antenne, des adaptateurs de télécommande au volant, des adaptateurs de caméra et des adaptateurs de système actif sont souvent également nécessaires.

Convient aux véhicules suivants :

Toyota Hilux (N25 Facelift) 09/2011->2016

Couleur : noir

Remarque SWI :

analogique

Connexion: connecteur Toyota 10 broches/6 broches/28 broches
Connexion : Antenne OEM > DIN(m)
Connexion : caméra OEM 24 broches > entrée caméra jaune Cinch(m)
Connexion : adaptateur de caméra OEM 16 broches > 24 broches
Connexion : USB OEM > USB-A
Connexion : OEM AUX > Cinch(m) rouge/blanc

bleu : télécommande antenne +12V
Tension d'alimentation de la caméra : +6 V

Véhicules équipés d'un dispositif OEM Matsushita/Fujitsu Ten
Véhicules avec/sans caméra de recul

Véhicules sans système de caméra 360°*

Véhicules avec différentes affectations de broches :

Vérifiez l'affectation des broches pour éviter des dysfonctionnements ou des défauts sur le véhicule ou l'appareil de modernisation avant de le connecter.

Signal de recul +12V > si nécessaire, couvercle de coffre analogique +12V rouge Faisceau de câbles à 4 fils 0,5 mm Vérifier l'affectation avec le dispositif OEM

Caméra + alimentation 6V > vérifier l'affectation correcte avec le périphérique OEM avant l'installation
Vidéo +/- > vérifier le mappage correct avec le périphérique OEM avant l'installation
USB > vérifiez le mappage correct avec le périphérique OEM avant l'installation
AUX > vérifiez le mappage correct avec le périphérique OEM avant l'installation

*Véhicules avec système de caméra OEM 360° SWI Toyota divers véhicules 10Pin/6Pin/28Pin//24Pin > Article : 42sty019

Les signaux suivants sont fournis :

Commandes au volant

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
Parrot 4 broches : 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble Blaupunkt/Chine HU/Kenwood 3 : 42 ctchinahulead
Connexion Clarion : câble de clairon 42ct
Câble Garmin Vieo?? RV52 Stereo Dock 3 : 42 ctgarminlead
Câble/prise JVC 1 : 42ctjvclead
Câble Kenwood 1 : 42ctkenwoodlead
Multilead divers appareils : 42ctmultilead
Multilead divers appareils/Pioneer 2022>: 42ctmultilead3
Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
Câble Panasonic 1 : 42ctpanasoniclead
Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Connexion lâche : 42ctpioneerlead2
Appareils avec fonction de syntonisation LFB : 42ctsmartlead
Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble XZent/Zenec 1 : 42ctzeneclead

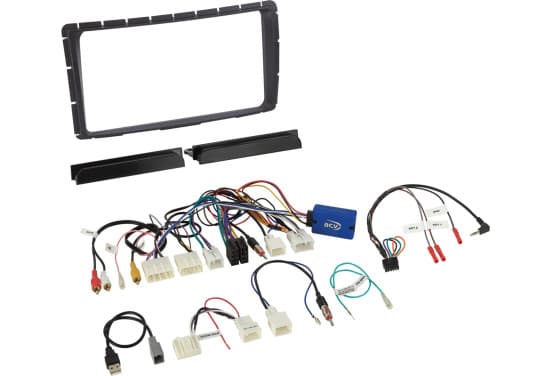

Contenu de la livraison :

2-DIN RB Toyota Hilux 2011-> noir > Article: 381300-29
SWI Toyota divers véhicules 28 broches USB/antenne/caméra > Pièce : 42sty015-0
Câble SWI 42s/acv > Multilead divers appareils > Pièce : 42ctmultilead-0

Convient pour :
Toyota Hilux2011-2016
