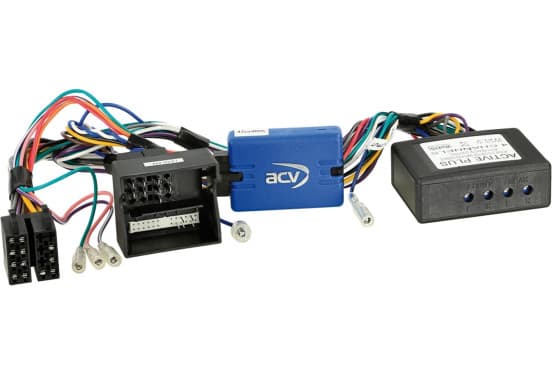

SWI Audi A3 / A4 / A6 / R8 / TT Quadlock demi / Full Active System

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Attention :

Bus CAN

Connexion : connecteur Quadlock VAG 40 broches
Connexion : système audio OEM 2 canaux / 4 canaux > sortie haut-parleur avant/arrière*

Véhicules avec unité OEM Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2 DIN
Véhicules avec navigation OEM RNS-E 16:9

Véhicules sans navigation OEM monochrome Bosch BNS 5.0**.

Bleu : amplificateur télécommandé +12 V

Convient aux véhicules suivants :

Audi A3 (8P) 05/2003 - 04/2005
Audi A3 ((P Facelift 1/2) 10/2004 - 04/2013
Audi A4 (8E/B6/B7) 11/2000 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006***
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8J) 04/2006 - 03/2014

Les signaux suivants sont donnés :

Signal de frein à main
Signal de marche arrière
Inflammation
Vitesse

Commandes au volant

Système audio OEM 2 canaux/4 canaux

*Niveau réglable
**Véhicules avec BNS 5.0 OEM Navigation LFB Audi/Seat/Skoda/VW divers véhicules 40Pin Quadlock : 42a-1324-001
**Adaptateur système actif Audi/VW Quadlock Insert MQS : 13-1424-25
***Uniquement les véhicules avec navigation OEM RNS-E.



Convient pour :
Universel
Audi A3 2003-2013
Audi A4 2000-2009
Audi A6 2000-2005
AudiTT 2006-2014
Audi R8 2007-2015
