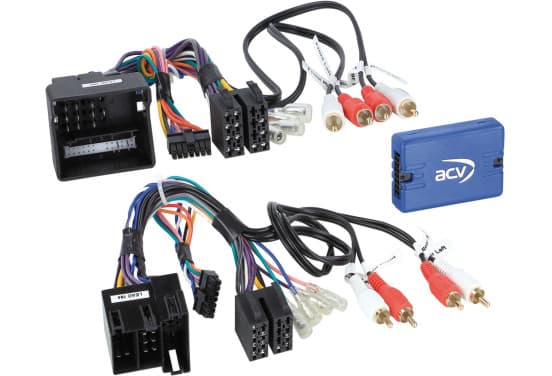

SWI Audi CAN BUS ISO / Quadlock

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Attention :

Bus CAN

Connexion: prise ISO/Mini ISO
Connexion : connecteur Quadlock VAG 40 broches
Connexion : Système audio OEM 2 canaux / 4 canaux > Cinch avant/arrière*

Véhicules avec Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II Unité OEM 1 DIN avec 2 boutons rotatifs
Véhicules avec unité OEM Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2 DIN
Véhicules avec navigation OEM RNS-E 16:9

Véhicules sans navigation OEM monochrome Bosch BNS 5.0**.

Bleu : amplificateur télécommandé +12 V

Convient aux véhicules suivants :

Audi A1 (8X) 07/2010 - 04/2018***
Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05-2005
Audi A3 (P Facelift 1/2) 10/2004 - 04/2013
Audi A4 (8E/B6/B7) 11/2000 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006
Audi Q3 (8U) 10/2011 - 06/2018***
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8N) 09/1998 - 07/2006
Audi TT (8J) 04/2006 - 03/2014

Les signaux suivants sont donnés :

Signal de frein à main
Signal de marche arrière
Inflammation
Vitesse

SWI

Système audio OEM 2 canaux/4 canaux

* Radios modernisées avec une puissance de sortie du préamplificateur supérieure à 3 V
**Véhicules avec BNS 5.0 OEM Navigation LFB Audi/Seat/Skoda/VW divers véhicules 40Pin Quadlock : 42a-1324-001
**Adaptateur système actif Audi/VW Quadlock Insert MQS : 13-1424-25
***Véhicules avec unité Chorus OEM avec écran monochrome


Convient pour :
Universel
Audi A1 2010-2018
Audi A2 1999-2005
Audi A3 2000-2013
Audi A4 2000-2009
Audi A6 2001-2006
Audi Q3 2011-2018
Audi R8 2007-2015
AudiTT 1998-2014
