SWI Peugeot 207/ 307/ 308/ 3008/ 607/ 807/ 5008 avec aide au stationnement

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

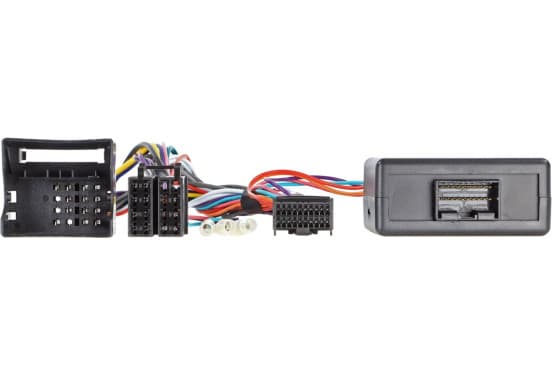

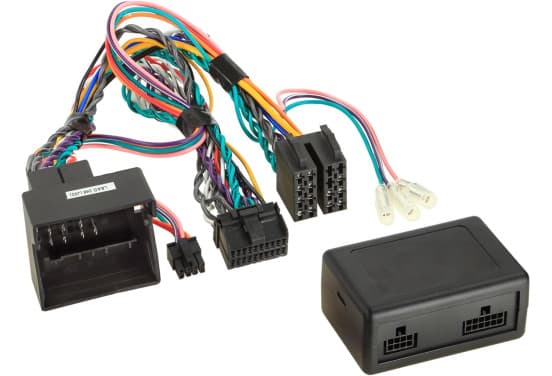

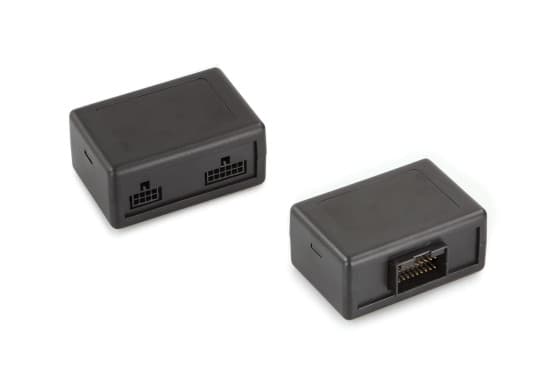

Adaptateur de commande au volant

Remarque:

Bus CAN
Connexion : connecteur 40 Pin Quadlock Citroën/Peugeot

Véhicules avec unité OEM Blaupunkt / Continental / Siemens VDO RD4 avec contrôle du volume
Véhicules avec PDC à l'arrière
Véhicules avec mode ECO > +12V courant continu borne 30 batterie protégée

Véhicules sans unité OEM Continental RD45 avec contrôle du volume*/***
Véhicules sans unité de navigation OEM Magneti Marelli RT3 / Harman Becker avec contrôle du volume
Véhicules sans système audio JBL OEM

Véhicules sans haut-parleurs arrière d'origine > Remplacer les câbles de haut-parleurs avant/arrière par des fiches ISO
Lecture PDC sur la sortie du haut-parleur arrière

Les véhicules avec commutateur PDC > l'affichage PDC doivent être activés

Paramètres du véhicule pris en charge (voir manuel)

Convient aux véhicules suivants :

Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015**/***
Peugeot 208 (C) 04/2012 - 04/2015**/***
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009**/***
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015**/***
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partenaire (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015

Les signaux suivants sont donnés :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Capacité de charge de l'ensemble des sorties : 100 mA max.

Besoin de puissance supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

PDC arrière pris en charge
Paramètres du véhicule pris en charge
*Véhicules avec dispositif OEM RD45 LFB Citroën/Fiat/Peugeot/Toyota 40 Pin Quadlock > Article : 42b-3444741
**CC Cars LFB Peugeot divers véhicules Dispositif 40Pin Quadlock RD4 > Article : 42spg007
*** Voitures/véhicules CC avec interface de tonalité d'avertissement de dispositif OEM RD45 BMW/Citroën/Peugeot/Fiat/Ford/Volvo > Article : can-pdc

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Connexion Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : câble Clarion 42ct
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasoniclead
Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion lâche : 42ctpioneerlead2
Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead


Convient pour :
Peugeot 207 2006-2012
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 308 2007-2015
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Partenaire Peugeot 2008-2012
Peugeot RCZ2010-2015
