SWI Renault Captur / Mégane III / Master / Clio

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.

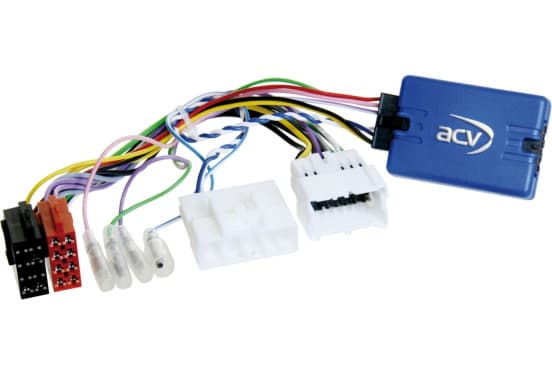

Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :
Bus CAN

Connexion: connecteur Dacia/Nissan 12 broches/32 broches

Paramètre de date/heure pris en charge

Convient aux véhicules suivants :

Nissan
Nissan NV400 (M) 07/2014- 07/2020*
Nissan NV400 (M) 07/2020 - 12/2021*

Opel Vivaro (NAVI80)
Opel Movano B (X62) 06/2013 - 09/2019*

Renault Trafic 2014-2021 (R-LINK)
Renault Capture (R) 06/2013 - 12/2019*
Renault Clio IV (X98) 11/2012 - 06/2016**
Renault Clio IV (X98) 06/2016 - 12/2020**
Renault Grand Scénic 04/2012 - 09/2016****
Renault Master III (M) 09/2014 - 09/2019*
Renault Mégane III (Z/BZ) 04/2012 - 12/2013
Renault Mégane III (Z/BZ) 01/2014 - 07/2016***
Renault Scénic (JZ) 02/2012 - 09/2016****
Renault Twingo (N) 01/2012 - 07/2014****
Renault Wind (N) 08/2010 - 08/2013****

Les signaux suivants sont générés :

Les véhicules importés ou les véhicules dotés de logiciels différents peuvent avoir des fonctions incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse
dans certains cas, il peut être nécessaire de retirer la borne 15 de la boîte à fusibles

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

*Voitures sans navigation OEM
*Véhicules sans radio OEM 1-DIN noir avec AUX/USB avant 2 x bouton rotatif chromé
**Véhicules avec moniteur de navigation OEM et Silverbox sans AUX/USB avant
***véhicules avec radio+ unité OEM Continental
****Véhicules avec unité OEM 1-DIN argent avec USB avant
****Véhicules avec unité OEM 1-DIN avant noire avec USB > Article : 42srn009

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : câble Clarion 42ct
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead diverses unités/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasonicleread
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> jack en vrac : 42ctpioneerlead2
Câble LFB 42s/acv > Unités avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Convient pour :
Opel Vivaro 2016-2020
Opel Movano 2016-2020
Renault Captur2015-2019
Renault Clio 2014-2019
Renault Master 2014-2019
Renault Mégane 2012-2013
Renault Trafic 2015-2020
Renault Twingo2012-2014
Renault Vent 2010-2013
