Caméra de recul/caméra avant divers supports autour

Caméra de recul universelle
Caméra frontale universelle

Modèle : rond
Type d'installation : sous plan / en saillie / encastrable

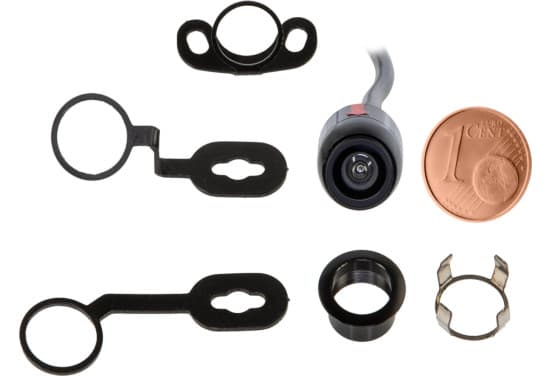

Avec lignes d'orientation / fonction miroir / divers supports de montage / montage par clic

Remarque:

les caméras acv conviennent à un fonctionnement continu

Avant l'installation > Vérifiez l'angle de vue et l'orientation de la caméra sur le lieu d'installation avec un moniteur de test

Tension d'alimentation de la caméra : +3 V
Tension d'alimentation de la caméra : +12V / +24V

Un raccordement sans convertisseur de tension +3V inclus dans la livraison endommagerait la caméra

Connexion:
rouge : +12 V / +24 V commuté, chargeable, avec fusible
noir : masse corporelle directe/GND

Cinch(m) jaune : Vidéo

cavalier:
vert : activer/désactiver les lignes d'orientation
blanc : activer/désactiver la fonction miroir

Caractéristiques du produit de la caméra :
Construction : plastique
Couleur : noir
Extras : Lignes d'orientation via cavalier / fonction miroir via cavalier / divers supports de montage / montage encliquetable
Type de capteur : 1/4" CMOS
Système d'image : couleur NTSC
Pixels effectifs : 682 x 496
Lux : 0,1
Résolution : 480 lignes TV CVBS D1
Angle de l'objectif : diagonale 135° +/- 5°
Angle de vision : horizontal 95° / vertical 75° +/- 5°
Résistant à la poussière et à l'eau : IP68
Connexion : connecteur système acv 4 broches (m) Ø5,2mm
Tension de fonctionnement : +3 V CC
Tension d'alimentation : +12V / +24V DC > avec convertisseur de tension
Consommation électrique : 60 mA
Plage de température de fonctionnement : -20°C - 70°C
Température de stockage : -40°C - 85°C

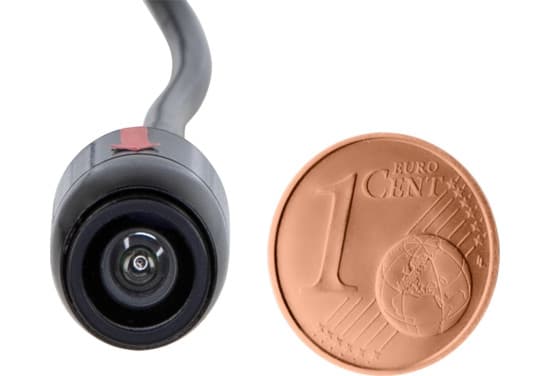

Dimensions : Ø12,5 mm

Câble de connexion à la caméra 1m +/- :
Connecteur système acv 4 broches (m) Ø5,2mm
2 cavaliers

Convertisseur de tension +3V :
Connecteur système acv 4 broches (f) Ø10mm / Connecteur système acv 4 broches (m) Ø5,2mm

Rallonge 6,5m +/- :
Prise système ACV 4 broches (f) Ø10mm / Prise système ACV 4 broches (m) Ø5,2mm
Câble d'alimentation rouge 3m +/- câblé via : connexion caméra / connexion feu de recul au moniteur
Câble de masse/GND noir 3m +/- connecté : connexion corps de terre/GND à la caméra / connexion corps de terre/GND directement au moniteur

Câble de connexion 20cm +/- :
Connecteur système acv 4 broches (f) Ø10mm
rouge : tension d'alimentation
noir : masse/GND
Cinch(m) jaune : Vidéo

Accessoires d'installation :

Commutation de la caméra frontale :
Interface caméra arrière > Commutation caméra avant > Article : 771000-6500
Interface de caméra arrière > Commutez plusieurs caméras > Article : 771000-6501

Connexion de la caméra aux interfaces :
Relais NO électronique 2V-12V/1,5A max > Article : 40-AD-REMOTE
Connexion de la caméra au feu de recul :
Caméra de recul Stabilisateur de tension signal d'inversion > Article: 771000-6100

Accessoires optionnels :
Rallonge de câble de caméra pour caméra acv 5m > Article: 771000-6305
Rallonge de câble de caméra pour caméra acv 10m > Article: 771000-6310
Rallonge de câble de caméra pour caméra acv 15m > Article: 771000-6315

Convient pour :
Universel Différents modèles Diverses années
