SWI Fiat Ducato 2021 --> ISO/Mini ISO analogique avec boutons téléphoniques conservés

Interface de commande au volant Fiat

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.

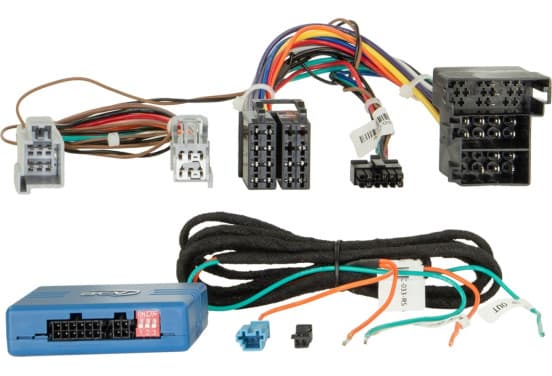

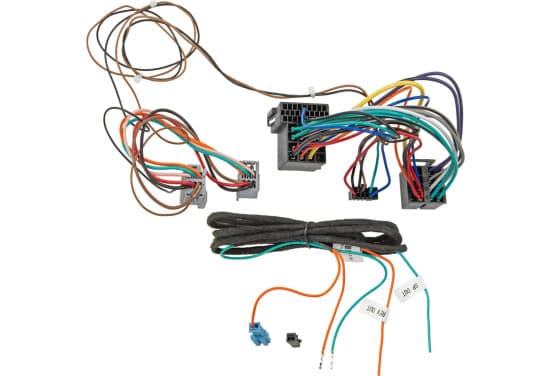

Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarque:

analogique

Connexion: ISO/Mini ISO
Connexion : Jeu de câbles Fiat T à 6 broches > Téléphone
Raccordement : coffret électrique boîte à fusibles > Signal de vitesse / signal d'inversion (voir BDA)

Véhicules avec préparation radio
Véhicules avec chargeur inductif > Fonction téléphone prise en charge

Commandes au volant > Volant arrière

Boîte à fusibles du jeu de câbles de connexion :
vert : signal de vitesse noir connecteur 60 broches > broche 22
orange : signal inverseur +12 V vert fiche 60 broches > broche 17

Convient aux véhicules suivants :

Fiat Ducato (ZAF 250) 11/2021 - 2024

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

Télécommande au volant

Câble de connexion pour les fabricants de radio suivants :

Appareils divers multilead : 42arc100

Connexion jack alpine 3,5 mm : 42arc101
Blaupunkt 2010> Connexion jack 3,5 mm : 42arc107
Blaupunkt 2010> Connexion Key1 / Key2 / (GND) : 42arc000
Connexion Chine HU Key1 / Key2 / (GND) : 42arc000
Connexion jack Clarion 3,5 mm : 42arc104
Connexion par câble unique Digital Dynamics : 42arc108
Connexion ESX Key1 / Key2 : 42arc000
Connexion jack 3,5 mm JVC : 42arc104
Connexion par câble unique JVC : 42arc105
Connexion par câble unique Kenwood : 42arc105
Kenwood 2017> Connexion jack 3,5 mm : 42arc107
Kenwood 2020> Connexion Key1 / Key2 / GND : 42arc000
Connexion jack 3,5 mm Pioneer : 42arc107
Connexion Snooper Key1 / Key2 : 42arc000
Connexion jack Sony 3,5 mm : 42arc107
Connexion par câble unique XZent : 42arc108
Connexion par câble unique Zenec : 42arc108

Convient pour :
Fiat Ducato 2021-2024
