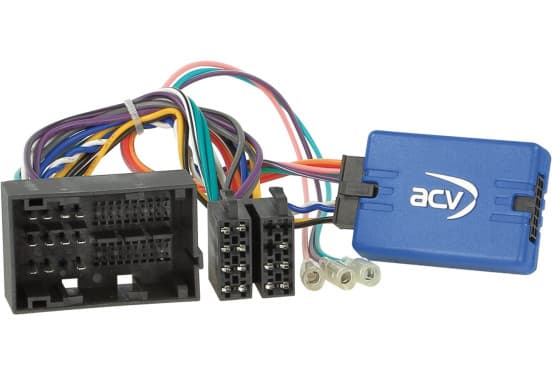

SWI Fiat Ducato / 500L / Doblo - Dodge RAM Promaster

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :

Bus CAN

Connexion : fiche Fiat 52 broches

Véhicules avec unité centrale OEM Continental 250VP1 / 250VP2
Véhicules avec unité centrale OEM UConnect
Véhicules avec unité centrale Daiichi OEM*

Vérifiez la position du commutateur DIP pour une erreur du compteur de vitesse (voir BDA)
"Flashage de la lecture du compteur kilométrique"

Véhicules avec affichage d'erreur du compteur journalier après installation > Position du commutateur DIP sur le circuit imprimé :

Ajuster la position du dip switch sans tension

Dip switch 1 on / Dip switch 2 off / Dip switch 3 on ou off
Dip switch 1 off / Dip switch 2 on / Dip switch 3 on ou off

Dip switch 1 on > 250VP1 OEM HU
Dip switch 2 on > 250VP2 OEM HU
Dip switch 3 allumé > Fonction OEM Blue&Me
Dip switch 4 allumé > Pioneer

Commutateur DIP 1 désactivé / Commutateur DIP 2 désactivé / Commutateur DIP 3 activé > Unité OEM Daiichi

Récupération du bus CAN après basculement

Véhicules avec affichage d'erreur persistant et autre progiciel non compatible

Assistant de feux de route non pris en charge
Les systèmes d'aide à la conduite ne sont pas pris en charge
Le réglage de la date/heure n'est pas pris en charge**

Convient aux véhicules suivants :

Citron
Citroën Jumper (250) 05/2014 - 2022
Citroën Relais (250) 05/2014 - 2022

Décret
Fiat 500 (ZAF 312) 07/2016 - 2022
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 2022
Fiat Doblo (ZAF 263) 01/2015 -2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021

Opel
Opel Movano Cargo C (Y) 10/2021 - 2022

Peugeot
Peugeot Boxer (Y) 05/2014 - 2022

Les signaux suivants sont donnés :

Signal de frein à main
Signal de marche arrière
Tension de contact +15
Vitesse

Commandes au volant

*Démontage du faisceau de câbles Citroen Jumper / Fiat Ducato / Opel Movano / Peugeot Boxer Daiichi > connecteur OEM côté conducteur de verrouillage radio
**Paramètres de l'ordinateur de bord Adaptateur info > Article : 43uft01


Convient pour :
Citroën Jumper 2014-2023
Citroën Relais 2014-2023
Fiat500 2016-2023
Fiat500L 2012-2022
Fiat Doblo 2015-2022
Fiat Ducato 2014-2021
Opel Movano Cargo 2021-2023
Peugeot Boxer 2014-2023
Dodge RAM Promaster 2014-2023
