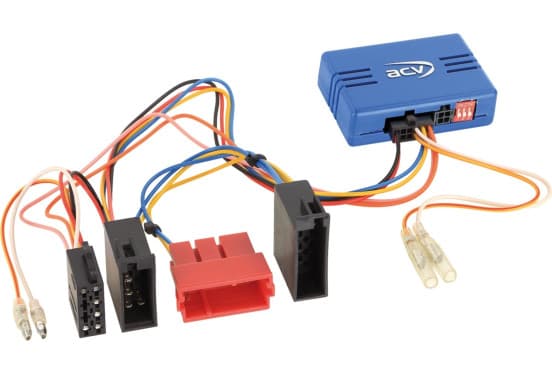

SWI Mercedes Benz divers véhicules ISO/10 broches ISO

Commandes au volant Mercedes Benz

Conservez les fonctions d'origine de la télécommande au volant lorsque vous échangez votre radio d'usine contre une radio de rechange.
Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et vérifiez si elles s'adaptent optiquement et techniquement.
Vérifiez également que l'une des radios d'usine d'origine spécifiées est installée dans votre véhicule,

Attention :

Bus CAN

Connexion : prise ISO / ISO Mercedes 10 broches > Article : 42cx27

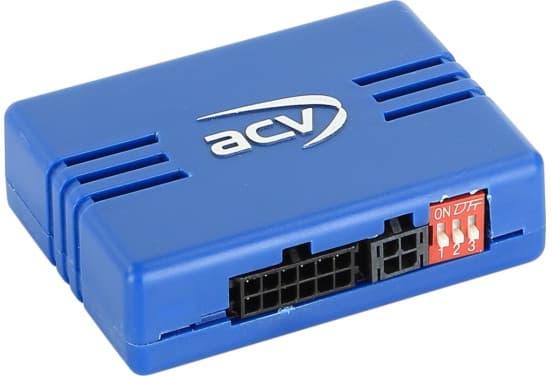

Vérifier la position du commutateur DIP

Véhicules avec préparation radio
Véhicules avec unité OEM Audio 5 / Audio 10
Véhicules avec navigation OEM Audio 30 APS
Véhicules avec navigation OEM Comand 2.0/2.5

Véhicules avec connexion bus CAN : 10 broches ISO

Véhicules avec connexion CAN Bus intérieure de confort différent :

Vérifiez la connexion et l'affectation avant l'installation avec l'unité OEM

brun-rouge tourné : CAN élevé
devenu brun : CAN faible

différentes couleurs de câble, prise AMP 18 broches possible

Panneau de seuil du distributeur de bus CAN vers bus CAN
Bus CAN vers le système de climatisation
Bus CAN dans la mini prise ISO : broche 1 Can Low / broche 2 Can High
Bus CAN dans prise ISO à 8 broches : broche 7 CAN high / broche 6 CAN low
Bus CAN dans prise AMP 18 broches : broche 8 CAN low / broche 9 CAN high / non Robert-Bosch CAN

Unités OEM avec connecteur bloc ISO Haut-parleur d'extension ISO 10 cm > Article : 1322-02

Convient aux véhicules suivants :

Mercedes Classe A (W169) 10/2004 - 04/2012
Mercedes Classe A (C169) 11/2004 - 07/2011
Mercedes Classe B (T245) 06/2005 - 06/2011
Mercedes Classe C (W203) 03/2000 - 01/2005
Mercedes Classe CLK (C208) 07/1999 - 03/2003
Mercedes Classe CLK (C209) 03/2002 - 05/2005
Mercedes Classe E (W210) 06/1999 - 12/2002
Mercedes Classe SL (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rose : +12V borne d'allumage 15 1,5A max.
orange : +12V borne éclairage 58 0,1A max.
blanc : +12 V signal d'inversion 1,5 A max.
jaune/vert jaune/rouge : signal de vitesse

Télécommande au volant

Câble de connexion pour les fabricants de radio suivants :

Appareils divers multilead : 42arc100

Connexion jack alpine 3,5 mm : 42arc101
Blaupunkt 2010> Connexion jack 3,5 mm : 42arc107
Blaupunkt 2010 > Connecteur Key1 / Key2 / (GND) : 42arc000
Connecteur Chine HU Key1 / Key2 / (GND) : 42arc000
Connecteur Clarion 3,5 mm : 42arc104
Connecteur de câble unique Digital Dynamics : 42arc108
Connexion ESX Key1 / Key2 : 42arc000
Connecteur JVC 3,5 mm : 42arc104
Connexion par câble unique JVC : 42arc105
Connecteur de câble unique Kenwood : 42arc105
Kenwood 2017>Prise casque 3,5 mm : 42arc107
Kenwood 2020>Connecteur Key1/Key2/GND : 42arc000
Connecteur pionnier 3,5 mm : 42arc107
Connexion Snooper Key1 / Key2 : 42arc000
Connexion prise Sony 3,5 mm : 42arc107
Connecteur de câble unique XZent : 42arc108
Fiche de câble unique Zenec : 42arc108

Convient pour :
Mercedes Benz Classe A 2004-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2000-2005 (203)
Mercedes Benz Classe CLK 1999-2003 (208)
Mercedes Benz Classe CLK 2002-2005 (209)
Mercedes Benz Classe E 1999-2002 (210)
Mercedes Benz Classe SL 2001-2006 (230)
Mercedes Benz Classe SLR 2003-2009 (199)
Mercedes-Benz Sprinter 2006-2018 (906)
Mercedes Benz Vito 2003-2023 (639)
Mercedes Benz Viano 2010-2023 (639)
