Adaptateur SWI + Info Div.mod. Affichage Opel du PDC/Climatisation/Siège chauffant/Entrée vidéo

INFODAPTEUR

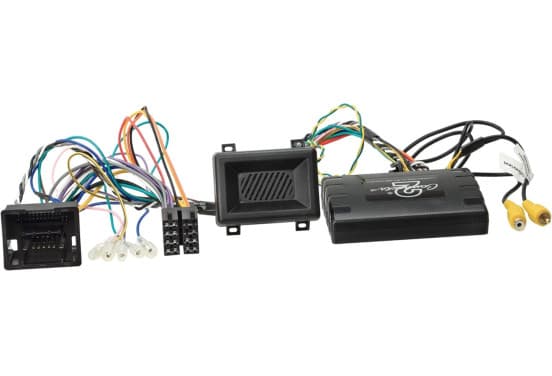

Cet adaptateur permet d'afficher les informations du véhicule provenant de la navigation OEM telles que la climatisation, les capteurs de stationnement et le chauffage des sièges sur un appareil de modernisation et conserve la fonctionnalité de la télécommande au volant d'origine.
Caractéristiques du produit :
Affichage des commandes de climatisation, des aides au stationnement, du chauffage des sièges
télécommande de direction
Entrée vidéo (pour caméra de recul)
Véhicules compatibles :
Opel ASTRA K 2015->
Le câble de connexion correspondant pour Alpine, Clarion, JVC, Kenwood etc. doit être commandé séparément !
L'adaptateur d'information ne peut pas être utilisé sans câble d'interface.

Commentaires :

Véhicules avec télécommande au volant

Bus CAN

Connexion : prise Opel 48 broches
Connexion : Caméra OEM > Cinch(m) jaune*

Afficher les paramètres du menu > connecter la sortie inversée violet/blanc
Visualisez les paramètres du menu > Connectez le câble jaune (m) à l'entrée de la caméra de recul et configurez
Paramètres du véhicule et informations sur le véhicule > reflétés sur l'entrée de la caméra de recul du moniteur de modernisation

Véhicules avec moniteur couleur OEM > moniteur couleur sans fonction

Véhicules sans système audio OEM

En fonction de l'équipement et du logiciel du véhicule OEM :
Tous les paramètres du véhicule ne sont pas pris en charge
Toutes les fonctions du véhicule ne sont pas prises en charge
Toutes les informations sur le véhicule ne sont pas visualisées

Affichage de la température extérieure omis
Affichage de la date non applicable
Affichage de l'heure non applicable

Convient aux véhicules suivants :

Opel Adam (MA) 01/2013 - 06/2017
Opel Astra J (PJ) 12/2009 - 06/2012
Opel Astra J (PJ) 06/2011 - 08/2018*
Opel Corsa E (X15) 12/2014 - 06/2017
Opel Insignia A (G9) 11/2008 - 06/2013
Opel Meriva B (S10) 05/2010 - 11/2013
Opel Meriva B (S10) 01/2014 - 07/2017*
Opel Mokka (OUI) 10/2012 - 12/2014
Opel Mokka (OUI) 12/2014 - 06/2016*
Opel Zafira Tourer (P12) 01/2012 - 06/2016

Les signaux suivants sont donnés :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.
rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse
jaune/noir : GND signal téléphonique muet

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

Visualisation de la climatisation
Visualisation optique PDC
Paramètres du véhicule pris en charge

*Connexion de la caméra OEM > connecteur 20 broches gris, vérifiez la broche 6 / la broche 16 avec le périphérique d'usine

Câble de connexion pour les fabricants de radio suivants :
Câble de plomb > Connexion alpine : 42ctalpinelead
Câble plomb > Parrot 4 Pin : 42ctasteroidlead
Câble de plomb > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble de plomb > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble de plomb > Connexion Clarion : 42ctclarionlead
Câble de connexion > Câble JVC 1/jack : 42ctjvclead
Câble de plomb > Câble Kenwood 1 : 42ctkenwoodlead
Câble de connexion > Multilead divers appareils : 42ctmultilead
Câble de connexion > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3-0
Câble de connexion > Multilead divers appareils/Pioneer 2022>: 42ctmultilead5
Câble de connexion > Câble Panasonic 1 : 42ctPanasonic Lead
Câble de connexion > Prise Blaupunkt/Kenwood/Pioneer : câble Pioneer de 42 carats
Câble de connexion > Pioneer AVH/DMH/SPH 2022> connexion : 42ctpioneerlead2
Câble de connexion > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble de connexion > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble de plomb > Câble XZent/Zenec 1 : 42ctzeneclead


Convient pour :
Opel Adam 2013-2020
Opel Astra 2010-2016
Opel Corsa 2014-2016
Opel Insignia 2008-2013
Opel Meriva 2010-2020
Opel Mokka 2012-2020
Opel Zafira 2012-2020
