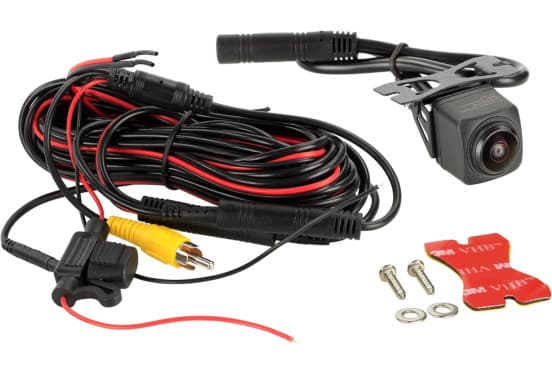

Caméra de recul (carrée) - construction sous-construite et bâtie

Caméra de recul universelle / caméra avant universelle

Conception : angulaire
Type d'installation : sous plan/monté en surface

Attention :

Toutes les caméras ACV sont adaptées à une connexion +12 V en fonctionnement continu

Connexion:
rouge charge commutée +12 V stable (fusible)
corps de terre noire/GND directement

Caractéristiques du produit de la caméra :

Construction : plastique avec support métallique réglable
Couleur : noir
Extras : angle de vision de 192° (diagonale)
Type de capteur : 1/4" CMOS
Système d'image : couleur NTSC
Pixels effectifs : 720 x 480
Objectif : 1,9 mm / F 2,0
Lux : éclairage de 0,5 min.
Résolution : 480 lignes TV
Angle de vue : Diagonale 202°
Angle de vue : Horizontal 194° Vertical 142° + 5
Résistant à la poussière et à l'eau : IP69
Connexion : mini-fiche 4 broches 5,2 mm
Tension d'alimentation : 12 Volts + 10
Consommation d'énergie : 200 mA
Plage de température de fonctionnement : -30°C - 75°C
Température de stockage : -40°C - 85°C
Dimensions : L/l/H – 23 mm/23 mm/26 mm.

Câble de connexion à la caméra :

Câble de 1 mètre avec mini fiche 4 broches 5,2 mm

Jeu de câbles :

Câble de 1 mètre avec mini-fiche à 4 broches avec 2 cavaliers
Rallonge de 6,5 mètres avec câble d'alimentation de 3 mètres pour le raccordement au feu de recul et passage au câble de connexion sur la boîte à bornes

Mini-jack 4 broches 10 mm et fiche 5,2 mm

Câble d'alimentation de 0,2 mètre avec fusible et câble de connexion vidéo (RCA)

Accessoires d'installation :

Connexion caméra aux interfaces > Relais NO électronique 2V-12V/1,5A max : 40-AD-REMOTE
Raccordement caméra au feu de recul > Stabilisateur de tension signal de recul caméra de recul : 771000-6100

Accessoires optionnels :

Rallonge de câble de caméra pour caméra acv 5m : 771000-6305
Rallonge de câble de caméra pour caméra acv 10m : 771000-6310
Rallonge de câble de caméra pour caméra acv 15m : 771000-6315


Convient pour :
Universel Différents modèles Diverses années
