Kit 2-DIN Ford Custom 2012-2016 Euro 5 Argent

Kit 2-DIN Ford Custom 2012-2016 Euro 5 Argent

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, visuellement adaptées à la console centrale. Les kits d'installation contiennent toutes les pièces nécessaires pour remplacer un appareil OEM. En fonction de l'équipement du véhicule, tous les adaptateurs et interfaces nécessaires au fonctionnement du dispositif de modernisation et à la restauration des fonctions du véhicule sont inclus. Veuillez respecter les recommandations d'installation pour les différents composants. Dans certains cas, toutes les fonctions du véhicule ne sont pas prises en charge. Par exemple, Trailer Assist, E Call ou d’autres systèmes d’aide à la conduite. Avant l'installation, vérifiez l'appareil OEM et le menu du véhicule pour différents paramètres. En fonction de l'équipement du véhicule et de l'étendue des fonctions et du logiciel du dispositif de post-équipement, certaines fonctions de commande peuvent être omises ou remplacées par d'autres fonctions. Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et assurez-vous qu'elles correspondent visuellement et techniquement. Vérifiez également si l'une des radios d'usine d'origine spécifiées a été installée dans votre véhicule. Avant l'installation définitive, vérifiez que les fonctions du véhicule, les réglages du véhicule et la télécommande au volant fonctionnent correctement.

Remarque:

Bus CAN

Connexion : connecteur Ford 24 broches
Connexion: connecteur d'affichage AMP
Connexion : OEM AUX > Cinch(m) rouge/blanc

Véhicules avec volant OK et/ou bouton de fonction vocale
Véhicules avec affichage OEM
Véhicules avec norme d'émission Euro5
Véhicules avec fonction SYNC > SYNC non pris en charge
Véhicules avec navigation OEM > Fonction d'interface partiellement incompatible

Accessoires pour cadre radio selon appareil OEM :
Interrupteur de feux de détresse/interrupteur de verrouillage centralisé Ford > Article: 261114-02
Voyant airbag Ford > Article: 261114-03
Porte-carte Ford > Article: 261114-04

Désactivez les fonctions SYNC et BT avant l'installation
La fonction d'appel d'urgence SYNC est désactivée avec la fonction BT

Prévenir les dysfonctionnements grâce aux réglages du véhicule sur l'écran :

Éteignez l'appareil de mise à niveau
Appuyez sur la touche de sélection de la langue pendant 2 secondes maximum pour appeler le menu des paramètres.
Effectuez uniquement les réglages décrits dans le BDA

En cas de dysfonctionnements en mode réglage :

Réinitialisation après l'arrêt du bus CAN

Convient aux véhicules suivants :

Ford Transit personnalisé (FAC/FDA) 08/2012 - 06/2016
Ford Transit Tourneo personnalisé (FAC/FAD) 08/2012 - 06/2016

Couleur : Phénix argent

Encastrement pour afficheur radio : 172 mm x 98,5 mm

Les signaux suivants sont disponibles :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : connexion +12V éclairage borne 58
violet/blanc : signal de marche arrière +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Charge de sortie totale : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Télécommande au volant

PDC arrière pris en charge
Tonalités d'alerte prises en charge
Paramètres du véhicule pris en charge

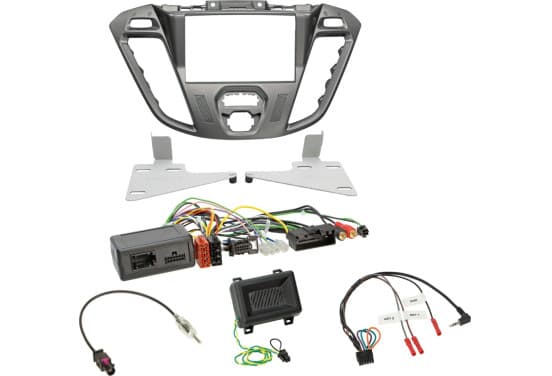

Contenu de la livraison :

Panneau radio 2-DIN Ford Custom 2012-2018 phoenix argent > Article: 381114-26-1
Connecteur LFB Ford divers véhicules 24 broches/affichage > Pièce : 42sfo008
Câble LFB 42s/acv > Multilead divers appareils > Article : 42ctmultilead
Adaptateur d'antenne Fakra A(m)>DIN(m) passif > Article : 1520-01
