Qu'est-ce qu'un servo-frein ?

Le servo-frein, aussi appelé amplificateur de freinage ou Mastervac, est un dispositif qui réduit l'effort nécessaire pour actionner le système de freinage. Il est généralement situé entre la pédale de frein et le maître-cylindre. Sur un servo-frein à dépression, une différence de pression entre deux chambres permet d'amplifier la force exercée sur la pédale. La force ainsi amplifiée agit sur le maître-cylindre, qui génère la pression hydraulique nécessaire au freinage.

Sur les véhicules équipés d'un servo-frein à dépression, celle-ci peut provenir du système d'admission du moteur ou d'une pompe à vide. Certains véhicules modernes utilisent toutefois une assistance hydraulique ou électromécanique qui fonctionne selon un principe différent.

Amplifie la force appliquée par le pied du conducteur
Réduit l'effort nécessaire pour freiner
Contribue à un freinage plus confortable et facilement dosable

Fonctionnement technique du servo-frein

Dans un servo-frein à dépression, les deux chambres sont maintenues à une pression différente lorsque le système est au repos. Lorsque vous appuyez sur la pédale, une soupape modifie cette différence de pression en permettant à l'air atmosphérique d'entrer dans l'une des chambres. La membrane se déplace alors et ajoute une force à celle exercée par le conducteur. Cette force agit sur le maître-cylindre, qui génère la pression hydraulique nécessaire au freinage.

Le fonctionnement d'un servo-frein à dépression dépend donc de la présence d'une dépression suffisante. Selon le véhicule, celle-ci peut être produite par le moteur ou par une pompe à vide. Les systèmes électromécaniques et hydrauliques utilisent quant à eux une technologie d'assistance différente.

Types de servo-frein

Servo-frein à dépression : très courant sur les véhicules équipés d'un système de freinage conventionnel. Il utilise une différence de pression pour amplifier l'effort exercé sur la pédale.
Servo-frein tandem : utilise plusieurs chambres afin de fournir une assistance adaptée aux besoins du véhicule.
Assistance hydraulique : utilise la pression hydraulique comme source d'assistance au lieu de la seule dépression. Ce système est présent sur certaines applications spécifiques.
Assistance électromécanique : utilise un moteur électrique et un système de commande pour fournir l'assistance au freinage. Cette technologie est notamment utilisée sur certains véhicules hybrides et électriques.

Symptômes et causes d'un servo-frein défectueux

Un problème au niveau du servo-frein ou de son système d'assistance peut notamment se traduire par :

Une pédale de frein très dure, nécessitant un effort important pour freiner
Une sensation inhabituelle au niveau de la pédale de frein
Une assistance au freinage insuffisante
Selon le problème, une augmentation de la distance d'arrêt

Les causes possibles incluent :

Une fuite ou une défaillance interne du servo-frein
Une fuite ou une détérioration des durites de dépression
Une défaillance du clapet anti-retour ou d'une soupape du système
Une défaillance de la pompe à vide lorsque le véhicule en est équipé
Un problème au niveau du système d'assistance électromécanique ou hydraulique, selon le véhicule

Il est recommandé de vérifier également les tuyaux de frein, les durites de dépression, les raccords et les autres composants associés lors du diagnostic.

Comment tester votre servo-frein ?

Une vérification simple peut être effectuée sur un servo-frein à dépression classique :

Coupez le moteur et appuyez plusieurs fois sur la pédale de frein afin de réduire la réserve de dépression.
Maintenez la pédale enfoncée avec une pression constante.
Démarrez le moteur.
Si le servo-frein et le circuit de dépression fonctionnent correctement, la pédale doit généralement s'enfoncer légèrement lorsque l'assistance apparaît.
Si la pédale reste très dure, le problème peut provenir du servo-frein, d'une durite, d'un clapet, de la pompe à vide ou d'un autre élément du système.

Cette vérification constitue uniquement un contrôle de base et ne permet pas à elle seule d'identifier précisément la cause d'une panne. Un diagnostic plus approfondi peut être nécessaire pour déterminer si le problème vient du servo-frein ou d'un composant associé.

Quand et pourquoi remplacer votre servo-frein ?

Un servo-frein défectueux doit être contrôlé et, si nécessaire, remplacé afin de garantir une assistance au freinage suffisante.

Maintenir une assistance au freinage efficace
Éviter qu'un effort excessif soit nécessaire sur la pédale de frein
Garantir le bon fonctionnement du système de freinage prévu par le constructeur

Conduire avec un servo-frein défaillant peut rendre le freinage plus difficile et augmenter le risque d'accident. En cas de remplacement, il est conseillé de vérifier également les composants associés, comme les durites de dépression, les clapets et, lorsque le véhicule en est équipé, la pompe à vide. Le remplacement de ces composants n'est nécessaire que si le diagnostic révèle un défaut.

Choisir le bon servo-frein pour votre véhicule

Pour garantir la compatibilité et la sécurité, choisissez un servo-frein adapté à votre modèle selon :

Le numéro d'identification du véhicule (VIN)
Le type de motorisation : essence, diesel, hybride ou électrique
Le type de système d'assistance au freinage
Le diamètre et les caractéristiques du boîtier
Le type de raccordement et la configuration des conduites de dépression, lorsqu'elles sont présentes
La compatibilité avec les systèmes de freinage et d'assistance du véhicule

Sur Winparts, utilisez notre outil de vérification par immatriculation pour trouver rapidement la pièce correspondant à votre voiture.

Marques proposées chez Winparts

Nous proposons des servo-freins de marques reconnues dans le domaine automobile, selon les applications disponibles dans notre catalogue. Le choix d'une pièce adaptée aux spécifications du véhicule est essentiel pour garantir un fonctionnement fiable du système de freinage.

Montage et entretien du servo-frein

Respectez les couples de serrage recommandés par le constructeur.

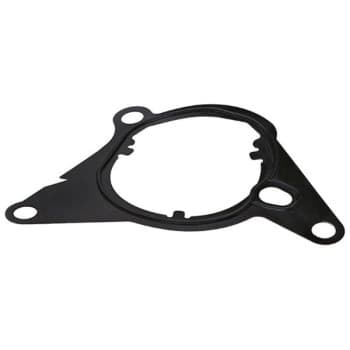

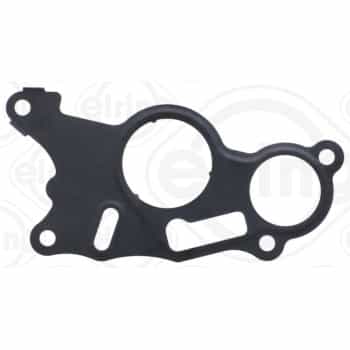

Vérifiez l'état des joints et remplacez-les lorsqu'ils sont endommagés ou prévus comme éléments à usage unique.
Contrôlez les durites de dépression, les raccords et les clapets avant et après le montage.
Lorsqu'une intervention ouvre le circuit hydraulique de freinage, effectuez la purge conformément aux instructions du constructeur.
Pour les systèmes équipés d'une pompe à vide électrique, vérifiez également les connexions électriques et son fonctionnement.

Un montage incorrect peut compromettre le fonctionnement du système de freinage. Après l'intervention, vérifiez toujours le fonctionnement du système avant de reprendre la route. En cas de doute, faites appel à un professionnel.

Accessoires complémentaires recommandés

Maître-cylindre : à contrôler en cas de problème du système de freinage
Tuyaux de frein : vérifiez leur état et remplacez-les si nécessaire

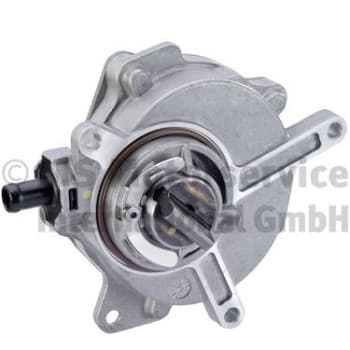

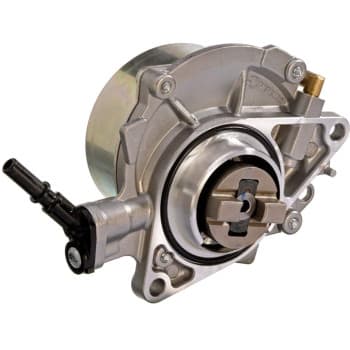

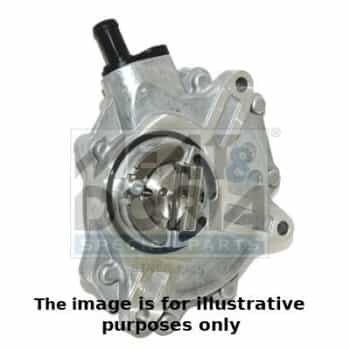

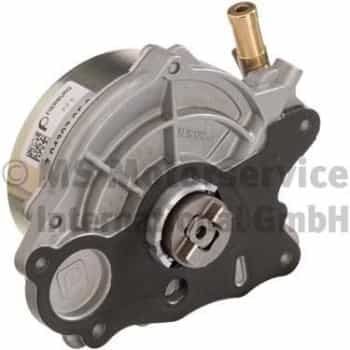

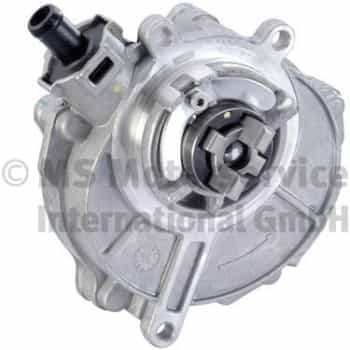

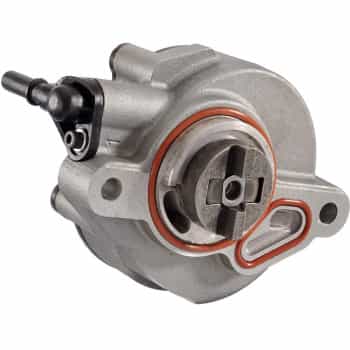

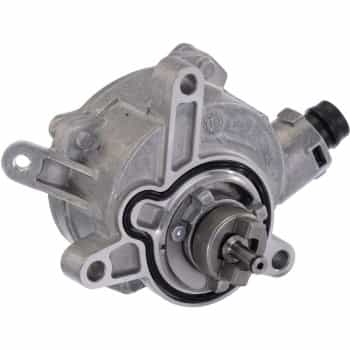

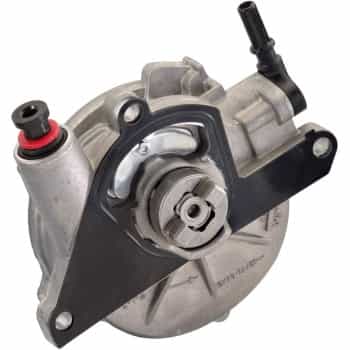

Pompe à vide : fournit ou maintient la dépression sur les systèmes qui en sont équipés
Durites de dépression et clapets : à contrôler en cas de problème d'assistance
Liquide de frein : à remplacer uniquement lorsque cela est nécessaire et conformément aux spécifications du constructeur

Pourquoi commander votre servo-frein chez Winparts ?

Sélection rapide et précise grâce à la vérification par immatriculation
Large choix de pièces adaptées à différents véhicules
Livraison rapide pour minimiser le temps d'immobilisation de votre véhicule
Possibilité de commander différents composants du système de freinage en un seul panier

Ne prenez pas de risque avec votre freinage : commandez le servo-frein adapté à votre véhicule sur Winparts.fr.

FAQ - Questions fréquentes sur le servo-frein

Comment reconnaître un servo-frein défectueux ?

Une pédale de frein anormalement dure et un effort plus important nécessaire pour freiner peuvent indiquer un problème au niveau du servo-frein ou de son système d'assistance. Une défaillance d'une durite de dépression, d'un clapet ou de la pompe à vide peut produire des symptômes similaires. Un diagnostic est donc nécessaire pour identifier la cause exacte.

Puis-je continuer à rouler avec un servo-frein en panne ?

Il est déconseillé de continuer à rouler avec un système d'assistance au freinage défaillant. Même si le freinage peut rester partiellement disponible sur certains véhicules, l'effort nécessaire sur la pédale peut augmenter considérablement. Faites contrôler le véhicule rapidement et, en cas de problème de freinage, évitez de poursuivre votre trajet.

Le remplacement du maître-cylindre est-il nécessaire en même temps ?

Non, pas systématiquement. Le maître-cylindre et le servo-frein sont deux composants distincts. Leur état doit être contrôlé séparément et le remplacement du maître-cylindre n'est nécessaire que si le diagnostic révèle une fuite, une usure ou un autre défaut.

Est-il difficile de remplacer un servo-frein ?

Le remplacement d'un servo-frein peut nécessiter le démontage de plusieurs composants et demande des connaissances techniques. Selon le véhicule, une intervention sur le système hydraulique peut également nécessiter une purge. Il est conseillé de faire appel à un professionnel si vous n'êtes pas expérimenté.

Quels sont les critères pour choisir le bon servo-frein ?

Le numéro VIN, le type de motorisation, le type de système d'assistance, les caractéristiques du servo-frein et les raccordements sont essentiels pour choisir le composant adapté. La vérification par immatriculation peut également faciliter la sélection.

Quel est le rôle de la pompe à vide par rapport au servo-frein ?

La pompe à vide et le servo-frein sont deux composants différents. Sur les systèmes à dépression, la pompe à vide fournit ou maintient la dépression nécessaire au fonctionnement du servo-frein lorsque celle-ci n'est pas suffisamment disponible. Une défaillance de la pompe à vide peut donc provoquer des symptômes similaires à ceux d'un problème de servo-frein. Il est important d'identifier correctement la cause avant de remplacer une pièce.

Quelle est la différence entre un servo-frein à dépression et un servo-frein électromécanique ?

Un servo-frein à dépression utilise une différence de pression pour amplifier la force exercée sur la pédale. Un système électromécanique utilise quant à lui un moteur électrique et une commande électronique pour fournir l'assistance au freinage. Le type de système dépend notamment de la conception et de la motorisation du véhicule.

Entrez votre véhicule.

Recherchez avec votre numéro de châssis ou recherche manuelle.

Servo frein

Le servo-frein, également appelé amplificateur de freinage ou Mastervac, est un composant essentiel du système de freinage qui facilite l'effort du conducteur sur la pédale de frein. Il amplifie la force exercée sur la pédale afin de permettre un freinage efficace et confortable. Selon le véhicule, le servo-frein utilise une dépression, une assistance hydraulique ou une assistance électromécanique. Un servo-frein défectueux peut rendre la pédale de frein anormalement dure et nécessiter un effort beaucoup plus important pour freiner, ce qui peut compromettre la sécurité. Il est donc important de faire contrôler rapidement le système en cas de symptômes. Sur Winparts, trouvez facilement le servo-frein adapté à votre véhicule grâce à notre vérification d'immatriculation en ligne.
