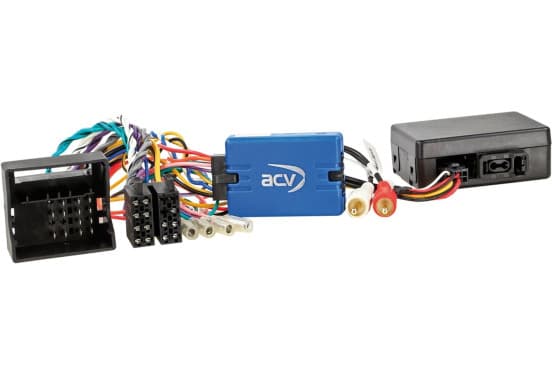

SWI Mercedes Benz différents modèles avec Quadlock

Commandes au volant Mercedes
Conservez les fonctions d'origine de la télécommande au volant lorsque vous échangez votre radio d'usine contre une radio de rechange.
Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et vérifiez si elles s'adaptent optiquement et techniquement.
Vérifiez également que l'une des radios d'usine d'origine spécifiées est installée dans votre véhicule,

Remarque:
Bus CAN

Connexion : prise Mercedes Quadlock 40 broches
Connexion : Système audio OEM MOST25 > Cinch rouge/blanc

Véhicules avec unité OEM 2-DIN Audio 20
Véhicules avec navigation OEM 2-DIN Audio 50 APS Comand NTG2/NTG2.5
Véhicules équipés du système audio OEM MOST25*

Véhicules sans unité OEM Audio 10
Véhicules sans navigation OEM Comand 2.0 / 2.5
Véhicules sans système audio D2B OEM

Cinch > Sortie préamplificateur avant Radio retrofit
Fonction fader non prise en charge

Convient aux véhicules suivants

Mercedes Classe A (C169/W169) 10/2004 - 04/2008
Mercedes Classe A (C169/W169) 06/2008 - 06/2012
Mercedes Classe B (T245) 07/2005 - 04/2008
Mercedes Classe B (T245) 04/2008 - 09/2011
Mercedes Classe C (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Classe CLK (W209) 04/2005 - 01/2010
Mercedes Classe GL (X164) 09/2006 - 05/2009
Mercedes Classe GL (X164) 05/2009 - 07/2012
Mercedes Classe M (W164) 07/2005 - 04/2008
Mercedes Classe M (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes Classe R (W251) 09/2005 - 05/2007
Mercedes Classe R (W251) 05/2007 - 05/2010

Les signaux suivants sont donnés :

Les véhicules importés ou les véhicules dotés de logiciels différents peuvent avoir des fonctions incompatibles.

rouge : contact +12V connexion borne 15
orange : borne d'éclairage +12V borne 58
violet/blanc : signal d'inversion +12 V
vert : signal de frein à main GND à la masse

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

Système audio OEM MOST25 pris en charge

*Composants supplémentaires OEM > Retirez le changeur de CD/tuner TV/module téléphonique de l'anneau MOST :
Connecteur fibre optique MOST anneau > Article: 771000-2100
Boucle fibre optique (f) anneau MOST > Article: 771000-2101


Câble de connexion pour les fabricants de radio suivants :

Câble SWI ACV > Alpine : 42ctalpinelead
Câble SWI ACV > Parrot : 42ctasteroidlead
Câble SWI ACV > Bosch-Blaupunkt >2010 : 42ctblauppunktlead
Câble SWI ACV > Blaupunkt/Chine HU/Kenwood : 42ctchinahulead
Câble SWI ACV > Clarion : câble de clairon 42ct
Câble SWI ACV > JVC : 42ctjvclead
Câble SWI ACV > Kenwood : 42ctkenwoodlead
Câble SWI ACV > Multilead divers appareils : 42ctmultilead
Câble SWI ACV > Panasonic : câble panasonic 42 ct
Câble SWI ACV > Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble SWI ACV > Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble SWI ACV > XZent/Zenec : 42ctzeneclead


Convient pour :
Mercedes Benz Classe A 2004-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2004-2007 (203)
Mercedes Benz Classe CLK 2005-2010 (209)
Mercedes Benz Classe GL 2006-2012 (164)
Mercedes Benz Classe M 2005-2011 (164)
Mercedes Benz Classe R 2005-2010 (251)
